ecoエアコンシステムとは

一般的なエアコンは扱いやすく住宅設備として適していますが、天井付近に設置するため、足元が暖まりにくい、上からの風が不快などのデメリットがあります。
それに対して、ecoエアコンシステムは「床付近」にエアコンをとりつけ床下から家全体へと暖かい空気を送るため、一般的なエアコンのデメリットはありません。
「床下からで、家が暖まるの？」そんな疑問にお答えします。
「ecoエアコンシステム」は、お客様のために安心の家づくりを行う木族の家と、とても相性のいい暖房方法なのです。

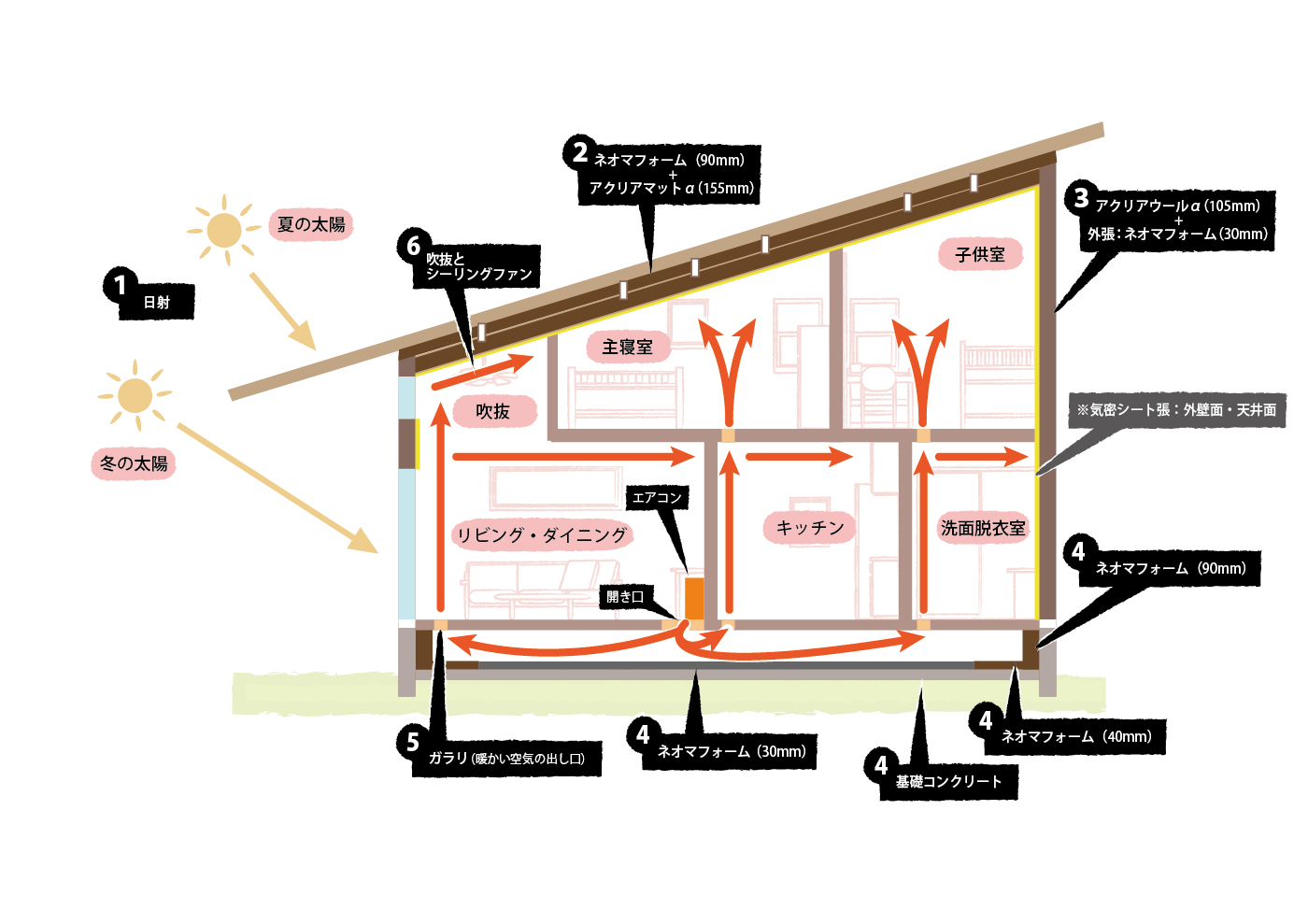

木族の家のecoエアコンシステムは、上記のような概念で構成されています。
冷却時は、エアコンの「開き口」を閉じて、吹出し口を上向きにする事で、冷房が可能です。

１、日射

軒を出すことで、夏の暑い日射はカットし、冬の暖かい日射は窓から室内へ。
自然光の取り入れをコントロールします。

２、屋根断熱（ネオマフォーム 60mm）

屋根の断熱には「ネオマフォーム（60mm）」を使用。
その下にも更に「アクリアウールα（210mm）」+「気密シート」を付加し、きっちり断熱します。

３、壁断熱（ロックウールネオ 105mm）

熱が外に逃げず、室内を回るようにするため、断熱材「アクリアウールα（105mm）」+「気密シート」を厚く入れています。

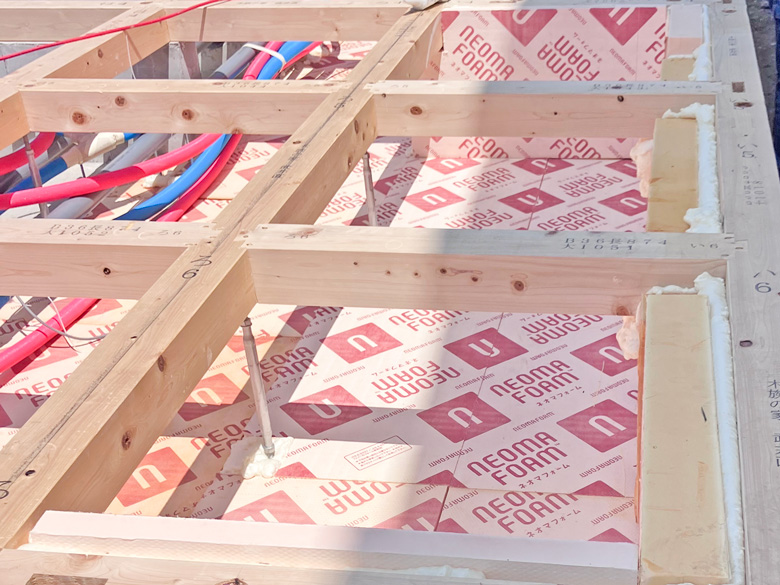

４、基礎断熱
（ネオマフォーム90mm・40mm、基礎コンクリート、
カネライトフォームEⅢ）

基礎の仕上がり外周部にはネオマフォーム95mmとネオマフォーム40mmを施工。
更にコンクリート部に蓄えた熱を逃さない為に基礎の底盤部分にはカネライトフォームEⅢ20mmを付加し、断熱効果を高めています。

５、ガラリ（暖かい空気の出し口）

エアコン下の「開き口」から床下へ、床下から「ガラリ」を通し、各部屋へ暖かい空気を届けます。
2階の各部屋にもガラリを付け、１階から暖かい空気を送ります。

６、吹抜けとシーリングファン

吹抜けを作ることで、空気の通り道を作ります。
シーリングファンで上昇気流を作り、空気を循環させます。
しっかり断熱を行っているので、吹抜けがあっても寒さを感じさせません。

家全体の高断熱化
（UA値=0.45w/㎡k以下）
参考：ゼロエネルギーハウス基準値=0.6w/㎡k以下

家全体の高気密化
（C値=1.0c㎡/㎡以下）
参考：松本市の最低基準=5c㎡/㎡以下

ecoエアコンシステムを設置するための5つのポイント

1、建物の基礎のレイアウト（空気の流れをさえぎらない基礎）
2、家中に空気を循環させる間取り
3、シーリングファン等による、空気を循環させる設備
4、基礎工事から現場施工レベルの高さ（ホコリが残っている基礎では、室内にホコリが入ってしまうため）
5、ホコリ等の清掃のため、自動お掃除ロボット用のコンセントを設置

これらのポイントを満たしているからこそ、木族の家の住まいではecoエアコンシステムをより快適にご使用いただけるのです。

床下は外気温に左右されにくく、一日中温度が安定している環境です。
その空間を暖め、家全体に暖かい空気を送り届けるecoエアコンシステムの暖房システムです。

温熱環境

ecoエアコンシステム設置場所周辺の床

ecoエアコンシステム設置場所周辺の床
（サーモ写真）

部屋の吹き出し口（ガラリ）と周辺の床

部屋の吹き出し口（ガラリ）と周辺の床
（サーモ写真）

トイレの吹き出し口（ガラリ）と周辺の床

トイレの吹き出し口（ガラリ）と周辺の床（サーモ写真）

ecoエアコンシステムの温度設定は25℃を標準としています。
家中の床、つまり足元が18〜21℃と3℃の違いしかないため、無垢板を使っている木族の家は、非常に心地よく信州の冬を過ごす事ができます。

メリットとデメリット

メリット

一般的なエアコンと値段は変わらないので、導入コストが安い
エアコンという効率の良い設備を用いるので、年間光熱費が安い
床暖房は使用できるフローリングが限られるが、ecoエアコンシステムでは様々な無垢フローリングが使用可能
部屋全体を均一に暖める事ができる
基本的に冬期はエアコンを常に稼働。そのため一日中暖かい
夏期は冷房として使うことができる（エアコンの「開き口」を閉じ、吹き出し口を上向きにする）

デメリット

設置場所やお手入れの仕方

エアコンと同様のお手入れが必要です。
一般的なエアコンのお手入れと同じく、ご自身でお手入れしていただく事ができます。
フィルターの清掃や数年に１度のクリーニングが必要です。

※フィルター清掃は、設置の工夫によって作業のしにくさを解決できます。
※吹き出し口（ガラリ）には、物が落ちないよう、ルーバーや格子などの取り付けが必要です。
※小さなゴミやホコリは落下してしまいますので、定期的に掃除が必要となります。

メンテナンス

床下だからと言ってホコリが舞い散るような事はありませんが、気になる場合は床下掃除を行なってください。
